Atom射出不良の対処記録


焼け付いた基盤を交換し

  何とか通電するようになりましたが

  造形してみると必ずスカスカのブツが

出来るようになりました。

いつもの軽いトラブルと思いきや

  原因究明に2か月経過中~

原因切り分けの記録を順にご紹介します。

- 2014/4/12:公開 -




基盤準備


  前回焦げた基盤に替えて

  新品のMonoinololuを入れたので

  エクストルーダ用モータードライブ様に

  裏面のM2,M3を切断します。


NOW PRINTING

造形失敗


ピッチ0.15㎜で造形した

  1cmのスクエア形状です。

  明らかに射出が安定していないのが分かります。




エクストルーダ


造形途中のエクストルーダの様子。

  フィラメント送り途中で詰まっているのが

  一目瞭然です。

NOW PRINTING

【仮説1】ノズル温度確認


  よくあるのはノズルの温度が下がって

  フィラメントが溶けなくなっている事

  Repetier-Hostを見る限り

  温度は維持されているようです。

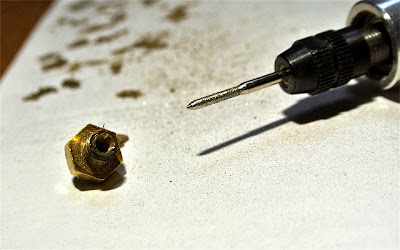

【仮説2】ノズル詰まり確認


次によくあるのは

  ノズル内に焦げたフィラメントが詰まって

  フィラメントが安定して射出されない事

  内部を綺麗に掃除してもダメだったので、

  ノズルを新品に交換してみてもダメでした。




【仮説3】PTFEチューブ


   ノズル部分ではなく

   直前のPTFEチューブが劣化して

   フィラメントの安定射出に影響している可能性を考えて、

  こちらも新品に替えてみました。

  が射出は安定しません~

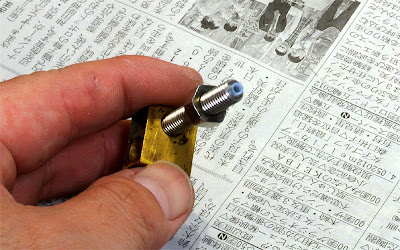

【仮説4】バレル詰まり


   同様にバレルも新品に替えてみましたがダメでした…

   バレルは1ピース版、2ピース版の

   2通りとも試しました。


NOW PRINTING

【仮説5】エクストルーダギア詰まり


  エクストルーダ側のギアに

  フィラメントが詰まって

  押し出し部分が空回りしている可能性を考え

  ギア周りを綺麗に掃除しましたが

  ダメでした。




【仮説6】エクストルーダクランクの不具合


  エクストルーダ側のクランク構造が弱って

  フィラメントをつかむ力が弱くなっている為

  押し込めないのではと思い、

  エクストルーダを分解&バネ力も確認し

  再構築しましたがダメでした。




【仮説7】エクストルーダ用ステッピングモーター故障


  ステッピングモーター自体のハード故障で

  回転パワーが弱まっている可能性を考え

  ステッピングモータを新品に交換しましたがダメでした。




【仮説8】基盤の準備ミス(カット部分再確認)


  手順の最初で実施した

  エクストルーダ用の接続面のカットが

  うまくカットしきれていない可能性を考慮して

  改めてカットしましたが、ダメでした。




【仮説9】ヒートコアからの熱伝導不足


  Reptier-host上では240度を維持していますが、

  実際のノズルの実温度を測ると

90度前後しかありませんでした。

  ヒートコアからノズルに

  正常に熱が伝わっていない可能性を考え

  ヒートコアとヒーターを新品に交換しましたがダメでした。

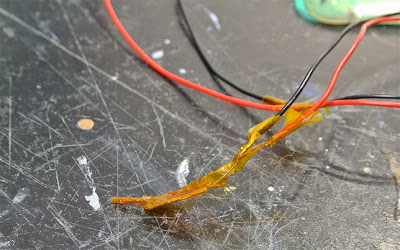

【仮説10】サーミスタの不具合


  サーミスタの不具合により

  本来90度位の所、

  240度と感知している可能性を考え、

  サーミスタを新品に交換しましたがダメでした。

※ただ、サーミスタを交換した所、

  フィラメントを手で押してやった場合

  正常なスピードで射出されたので

サーミスタに問題があった事は間違いなさそうです。

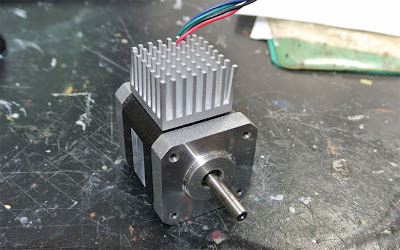

【仮説11】エクストルーダ用ドライバ基盤


2014/4/20 追記 ドライバはあまり壊れないと聞いていたのですが、

  念の為新品に交換してみました。

  エクストルーダ用のDRV8825です。

  相変わらずはんだ付けが下手くそで恐縮です…

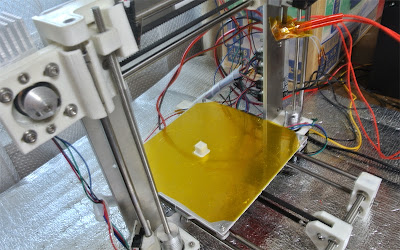

造形成功


まさかと思ったのですが、

  あっさり造形に成功しました。

  フィラメント射出時の

  エクストルーダの異音もなくなりました。

  自分で調査するのも大事ですが、

思い切って部品交換するも手だなぁと

  しみじみ学びました。
